Malha de arame versus bandeja de cabos perfurada para data centers: o que ganha em resfriamento e custo? (2026)

A bandeja de cabos em malha de arame ganha em resfriamento, velocidade de inspeção e agilidade de retrofit; a bandeja perfurada vence onde a proteção, vãos mais longos e rotas definidas são importantes. Cada comprador que solicita bandeja de cabos de malha de arame versus bandeja de cabos perfurada para projetos de data center está realmente avaliando dois riscos de falha diferentes: superaquecimento de feixes de cabos densos contra danos físicos em trechos expostos. Para rotas de espaço em branco e sala de servidores, a malha geralmente é a opção mais rápida e de menor custo de instalação; para rotas de energia de backbone que alimentam a sala elétrica, a bandeja perfurada em estilo de escada tem a vantagem. Este guia compara fluxo de ar, carga, segregação e preços de 2026, da perspectiva de um fabricante de bandejas de cabos que fornece ambos os tipos – Jiangsu Oude Electric Co., Ltd., uma fábrica na China com produção OEM em aço galvanizado, aço inoxidável 304/316 e alumínio.

1. Como as bandejas de malha e perfuradas se comparam em resfriamento, carga e segregação?

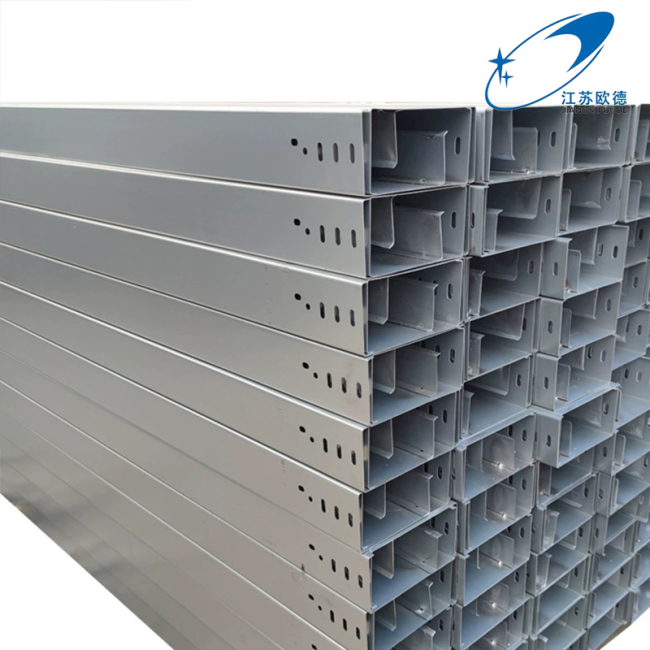

As bandejas de malha dissipam melhor o calor com abertura quase total; bandejas perfuradas trocam algum fluxo de ar por suporte contínuo e proteção lateral. Uma bandeja de cabos de malha de arame confiável versus uma bandeja de cabos perfurada para comparação de data centers começa com a estrutura: a malha é um fio de aço soldado (4–6 mm) formando uma cesta aberta, enquanto a bandeja perfurada é uma chapa de aço dobrada com uma base perfurada. Essa diferença estrutural impulsiona todos os números abaixo.

Seguem três consequências para o data center:

• Resfriamento: com aproximadamente 90% de área aberta, a malha mantém os feixes de cabos mais próximos da temperatura do ar livre, reduzindo a redução da ampacidade nos circuitos de energia. A bandeja perfurada ainda é ventilada pela base, mas retém mais calor em passagens densas.

• Segregação: a energia e os dados nunca devem compartilhar um compartimento — a prática NEC 392 e IEC 61537 exige bandejas separadas ou uma divisória de metal, com espaço mínimo de 300 mm entre a alimentação e as passagens de baixa tensão. É aqui que a resposta para a melhor bandeja de cabos para alimentação de data centers e segregação de cabos de dados se divide: malha no lado dos dados, perfurada (ou escada) no lado da alimentação, em trechos paralelos.

• Densidade de potência upstream: onde os alimentadores de uma subestação compacta ou sala de comutação transportam correntes muito altas em rotas fixas, a bandeja-mais-cabo compete com a via de barramento - o entroncamento de barramento vence em alimentadores ponto a ponto fixos, a bandeja vence em todas as ramificações da rota.

✅ Resumindo: execute malha nas rotas de dados e fibra para resfriamento e visibilidade, perfurada nas rotas de energia para proteção e mantenha as duas fisicamente segregadas por 300 mm ou por uma divisória.

2. Qual tipo reduz o custo de instalação em uma modernização de sala de servidores?

A malha geralmente vence a luta pelos custos de retrofit porque elimina a maioria dos acessórios e do aço de suporte – a menos que suas rotas sejam fixas, longas e com alto consumo de energia. Decidir a instalação da bandeja da cesta de malha de arame para projetos de modernização de salas de servidores se resume a mão de obra: a malha pode ser cortada com alicates e formada em curvas, tees e risers no local, o que remove totalmente os acessórios pré-fabricados da lista de materiais. Em uma reforma com espaço limitado no teto e mudanças de rota de última hora, essa flexibilidade normalmente economiza de 20 a 30% do trabalho de instalação – muitas vezes mais do que o próprio preço da bandeja.

A bandeja perfurada revida em três pontos. Primeiro, seu sistema de acessórios definidos proporciona uma rota mais organizada e completa que os inspetores e proprietários de instalações preferem em caminhos fixos. Em segundo lugar, em vãos de suporte mais longos para cargas mistas mais pesadas, as seções de chapa de aço suportam mais com menos suportes. Terceiro, garantia e controle de qualidade: as seções perfuradas chegam formadas de fábrica com geometria consistente, enquanto a qualidade da malha depende da integridade da solda — portanto, compre de um fabricante que publica tabelas de carga e padrões de solda, e não de um comerciante que revende estoque. Para equipes que preparam uma instalação de bandeja de malha de arame para modernização da sala de servidores fase por fase, a malha também ganha em estoque: comprimentos retos mais formação no local significam menos números de peças para reordenar no meio do projeto. Os benchmarks da indústria colocam o custo total instalado em 2–3x o preço da bandeja FOB, uma vez que suportes, hardware e mão de obra são adicionados, para qualquer tipo. Como fornecedor OEM, a Oude Electric cota ambos os sistemas com largura, acabamento (HDG 65–85 µm) e entradas de extensão idênticas, para que a comparação seja real, e nosso preço direto da fábrica normalmente prejudica os canais de distribuição em pedidos de volume.

✅ Conclusão: escolha malha para velocidade de retroajuste e cargas leves de dados, perfurada para lombadas de energia fixas - e compare cotações de fornecedores apenas na mesma largura, acabamento e vão.

Perguntas frequentes

P: Qual é a melhor bandeja de cabos para alimentação de data centers e segregação de cabos de dados – um divisor ou dois trechos? R: Duas passagens paralelas, onde o espaço permitir. A energia e os dados nunca devem partilhar o mesmo compartimento; A prática NEC 392 e IEC 61537 exige bandejas separadas ou uma divisória de metal, com espaço mínimo de 300 mm entre as rotas de energia e de baixa tensão. Onde o espaço do teto é muito apertado para duas passagens, uma bandeja perfurada com uma divisória de metal é a solução alternativa compatível.

P: A bandeja de malha de arame pode transportar cabos de alimentação em um data center? R: Sim, dentro de sua classe de carga leve a média – a malha corretamente especificada em GI ou inoxidável transporta cargas substanciais e seu resfriamento também beneficia os circuitos de energia. Mas para alimentadores pesados ​​a partir da sala elétrica, a bandeja perfurada ou em escada com classificações de carga mais altas e proteção na parede lateral é a melhor escolha de engenharia.

P: Qual bandeja é melhor para corredores quentes com alta densidade de cabos? R: Malha — na bandeja de cabos de malha de arame versus bandeja de cabos perfurada para comparação de data center, os corredores quentes são onde a malha avança mais. A abertura quase total mantém os pacotes densos mais frios e permite que os técnicos detectem pontos de acesso instantaneamente sem remover as tampas. Combine-o com embalagem de camada única e respeite a regra de preenchimento de 50% para que o fluxo de ar ao redor dos cabos seja preservado.

P: Vocês oferecem tamanhos e amostras de OEM para projetos de data center? R: Sim. fabrica ambos os tipos de bandejas de 50 a 1200 mm de largura com dimensões OEM, tampas, divisórias e acessórios de acordo com seus desenhos; seções de amostra são enviadas gratuitamente para consultas qualificadas de atacado e projetos de nossa fábrica na China, com prazo de entrega típico de exportação de 15 a 30 dias.

Obtenha uma recomendação de bandeja e barramento para seu espaço em branco

Envie seu layout de rack, programação de cabos e restrições de teto para a Oude Electric, e nossos engenheiros retornarão um plano de bandeja zona por zona grátis - malha vs perfurada por rota, cálculos de carga/vão e uma lista técnica detalhada com preço direto da fábrica, incluindo opções de barramento para alimentadores de alta corrente. Amostras e personalização OEM estão disponíveis para projetos qualificados de data centers no exterior.
