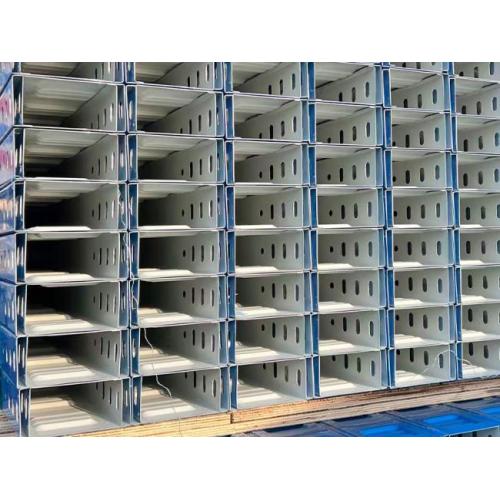

Bandeja de cabos perfurada versus escada: o que é melhor para o seu projeto? (dados de 2026)

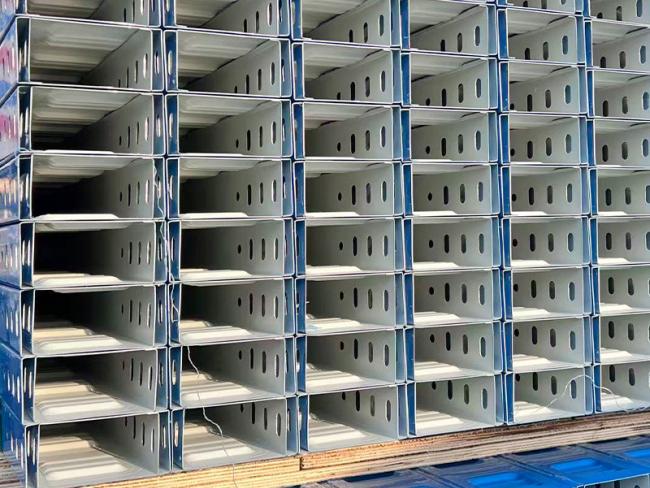

Não existe um vencedor universal: a bandeja de cabos perfurada vence no roteamento e proteção densos de cabos pequenos, enquanto a bandeja em escada vence em cabos de energia pesados, vãos longos e fluxo de ar máximo. Os compradores que procuram uma bandeja de cabos perfurada versus uma bandeja de cabos em escada, que é a melhor resposta, geralmente desejam uma regra de decisão, não uma folha de especificações, então aqui está: escolha perfurada quando a mistura de cabos for complexa e o suporte inferior contínuo for importante; escolha a escada quando a carga por metro for alta e a ventilação aumentar a ampacidade. Fazer essa escolha errada custa muito mais do que a própria bandeja – peças subdimensionadas cedem, superaquecem e forçam o retrabalho dentro de três a cinco anos. Este guia compara ambos os tipos em capacidade de carga, ventilação, instalação e custos reais de 2026, usando a mesma lógica de especificação que nossa equipe de engenharia da Jiangsu Oude Electric Co., Ltd. aplica ao cotar sistemas completos de bandejas de cabos para projetos no exterior. Como um fabricante baseado na China com serviço OEM e ODM, fabricamos ambos os tipos em aço galvanizado, aço inoxidável e alumínio, portanto a comparação abaixo reflete o que realmente construímos, não o que uma fábrica vende.

1. Como as escadas e as bandejas perfuradas realmente diferem em termos de carga, ventilação e proteção?

A bandeja da escada transporta cargas pesadas em vãos mais longos e dissipa melhor o calor; bandeja perfurada oferece suporte contínuo e melhor proteção física para cabos pequenos ou mistos. Uma comparação adequada da capacidade de carga e ventilação da escada versus bandeja de cabos perfurada deve começar com o fato de que o tipo de bandeja por si só não define a classificação de carga - a altura do trilho lateral, a espessura do aço, a largura e a extensão do suporte, sim. Dito isto, a lógica estrutural difere de maneiras previsíveis.

Três consequências práticas decorrem desta tabela:

• Ampacidade: a estrutura aberta da bandeja em escada reduz a redução térmica em potências densas. Em rotas de alimentação de alta ampacidade, isso pode significar tamanhos de condutores menores – muitas vezes uma economia maior do que a própria diferença de preço da bandeja.

• Deflexão: sob IEC 61537 o limite de deflexão no meio do vão é span/100. Os degraus da escada suportam bem cargas pontuais pesadas, mas longos trechos de cabos pequenos podem ceder entre os degraus; a base perfurada evita isso.

• Proteção: uma base sólida perfurada (mais uma tampa quando especificado) protege os cabos contra a queda de detritos em ambientes industriais, o que a escada aberta não pode fazer.

Mais um cuidado: qualquer comparação entre capacidade de carga e ventilação de escada versus bandeja de cabos perfurada deve terminar da mesma maneira - verifique a tabela de carga do fabricante em sua extensão de suporte real, não na extensão nominal máxima.

✅ Resumindo: Combine a bandeja com o feixe de cabos – rotas de energia pesada favorecem a escada, rotas mistas densas de baixa tensão favorecem perfuradas – porque nenhum dos tipos é estruturalmente superior por si só.

2. Quando usar a bandeja de cabos do tipo escada em vez de perfurada - e quando o inverso compensa?

Use a bandeja de escada para corridas longas, retas e de grande potência; mude para perfurado onde quer que a densidade do cabo, a ramificação e as mudanças futuras dominem. A questão de quando usar bandeja de cabos tipo escada em vez de bandeja perfurada é resolvida em quatro regras testadas em campo:

1. Usinas de energia e subestações: alimentadores de geradores, terminações de transformadores e tomadas de quadros de distribuição de alta tensão funcionam mais quentes. A bandeja escada maximiza o fluxo de ar exatamente onde a temperatura do cabo limita o dimensionamento do condutor. O mesmo se aplica dentro de uma subestação compacta , onde espaço e calor exigem construção aberta.

1. Longos trechos horizontais com poucas ramificações: as rotas principais acima dos racks de tubos são mais baratas em escadas - menos aço por metro, instalação mais rápida e os cabos podem ser amarrados em qualquer degrau sem solicitar acessórios especiais.

1. Edifícios e serviços mistos: as rotas que alimentam os locais dos armários de distribuição em andares comerciais transportam energia, controle e dados juntos. A bandeja perfurada com divisórias mantém pequenos cabos organizados e protegidos e simplifica futuras adições.

1. Onde surge "bandeja vs barramento": para correntes muito altas em rotas ponto a ponto fixas, um barramento (entroncamento de barramento) substitui inteiramente a bandeja mais cabo. A Tray ainda ganha em flexibilidade – ela atende a todos os tipos de cabos, incluindo alimentações para um transformador ou painéis a jusante que o barramento não consegue.

Quanto ao custo, observe a imagem total instalada em vez do preço de etiqueta. A bandeja perfurada transporta cerca de 15 a 20% mais aço por metro, mas seu sistema completo de acessórios pode reduzir a mão de obra em rotas complexas; os benchmarks do setor colocam o custo total instalado em 2–3x o preço da bandeja FOB, uma vez contados os suportes, o hardware e a mão de obra. Portanto, apenas com base no preço de compra - bandeja de cabos perfurada versus bandeja de cabos em escada, o que é melhor? A escada geralmente é mais barata por metro porque usa menos aço, mas essa vantagem pode mudar quando os acessórios, mão de obra e mudanças futuras forem contados. Os compradores que comparam cotações de qualquer fornecedor ou fábrica devem forçar insumos iguais: mesma largura, altura lateral, espessura, acabamento (HDG em 65–85 µm de zinco é a linha de base externa), vão e lista de acessórios. Como fabricante OEM, a Oude Electric precifica ambos os tipos exatamente nessa base, e nossos engenheiros retornam uma lista técnica aumentada em vez de uma taxa unitária simples.

✅ Conclusão: especifique a escada para rotas de energia quentes, pesadas e retas e perfurada para rotas densas, ramificadas e mutáveis ​​— depois compare as cotações do fornecedor apenas em especificações idênticas.

Perguntas frequentes

P: Qual tipo de bandeja dura mais ao ar livre? R: Nenhum dos dois - a vida útil segue o acabamento, não o formato, portanto, a bandeja de cabos perfurada versus a bandeja de cabos em escada, que é melhor discutida, importa menos em exteriores do que a escolha do revestimento. A galvanização por imersão a quente (65–85 µm) dura de 25 a 40 anos em ar industrial moderado; em ambientes costeiros C4–C5, atualize para HDG pesado, aço inoxidável 316L ou revestimento duplex, independentemente do tipo de bandeja. A Oude Electric fornece todos os três acabamentos nas mesmas linhas de produção.

P: Quando usar uma bandeja de cabos tipo escada em vez de uma bandeja perfurada em uma reforma de uma planta existente? R: Restrinja a escada à coluna pesada do alimentador – conexões de transformadores e painéis de manobra onde o calor e o peso dominam – e mantenha perfurada em ramais, onde pequenos cabos de controle e dados precisam de suporte contínuo. Esta divisão oferece ventilação da escada onde é útil e proteção perfurada onde é importante.

P: A bandeja perfurada pode transportar cabos de alimentação pesados? R: Sim, dentro dos limites. Uma bandeja perfurada com capacidade de 75 kg/m com vão de 1,5 m transporta o mesmo feixe que uma seção de escada equivalente; as compensações são um pouco menos ventilação e mais aço por metro. Verifique a tabela de carga do fabricante em sua extensão real, não na extensão nominal máxima.

P: Vocês oferecem OEM ou tamanhos personalizados para rotas específicas de projetos? R: Sim. fabrica ambos os tipos de bandeja de 50 a 1200 mm de largura em pré-galvanizado, HDG, inoxidável 304/316 e alumínio, com dimensões OEM, tampas e acessórios produzidos de acordo com seus desenhos GA - o prazo de entrega típico de exportação é de 15 a 30 dias a partir de nossa fábrica na China.

Obtenha uma cotação de bandeja igual em 48 horas

Envie sua programação de cabos (tipos, diâmetros externos, pesos) além de desenhos de rotas para a Oude Electric, e nossos engenheiros retornarão uma recomendação gratuita de tipo, cálculo de carga/vão e lista técnica detalhada cobrindo bandejas, acessórios e suportes - se o trabalho precisa de perfuração, escada ou uma alternativa de barramento . Preços direto da fábrica, personalização OEM e seções de amostra estão disponíveis para projetos qualificados no exterior.
